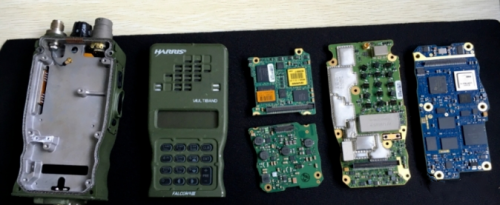

射频实战分享-发射机的设计（基于Harris152的改造）

需求整理

频率：30-512MHz

输出功率：37dBm

谐波抑制：50dBc

输入信号幅度：-10dBm

供电电压：14V

需求分析

●频率跨多倍频，谐波要求50dBC，所以滤波器要分段设计，根据分段滤波器的设计原则，分三段。

●输出功率37dBm，输入-10dBm，根据计算需要三级放大可实现。

●输出功率37dBm，跨多倍频，根据发射方案简单设计原则，末级选择GAN来实现。

方案框图....

方案实现

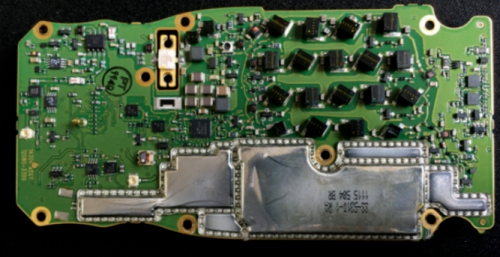

1.开关较多，采用PIN管实现。

2.滤波器采用分段设计，按照1.3倍方案。

3.频段宽，跨倍频程，为了功放的体积和可实现难度，采用GAN，国产有很多能实现。

4.驱动级采用GaAs，内匹配，降低实现难度。

注意事项

PIN管有结电容，注意多级PIN管对电路匹配的影响。

下图为滤波器的实际测量值。插损和谐波抑制符合预期。

152是个手持电台，效率为优先考虑项，注意功放效率的设计。

说到功放的效率要重点提一下

很多工程师都注重功放自身的效率匹配，等到级联的时候发现效率并没有预想的那么高。不管怎么去优化功放或者滤波器都找不到损耗的地方。

第一时间 ■十大网投正规信誉官网■十大网投靠谱平台 要明白功放的最佳效率匹配是共轭匹配，滤波器的设计也是最佳插损和最佳带外抑制匹配，两种器件都不是50欧匹配。

所以在级联的时候两者之间并不匹配，这就是为什么效率在单独看功放最优，看整体却不是最优的原因。

所以一般都是将滤波器和功放放在一起设计，顺利获得调整滤波器将电路的效率匹配到最优。

最后

整个电路做起来并不难，但是要注意一下GAN的上电时序问题，先负压后正压。
